サーキュレーターを置く台の製作要請が娘から来ました。

リビングに設置するができれば曲線状の形状を希望するとのことでした。

サーキュレーターの底部の形状が楕円でしたので、スタンドの天板をその楕円形状と相似させて設計しました。

今回は天板を一枚板ではなく横格子としました。

横格子の長さを変化させて両端の軌跡で楕円形状を表現しました。

横格子と直交し格子を接合する部材を貫（ぬき）といいます。

横格子の左右にそれぞれ貫を1本合計2本としています。

この貫にコの字型の脚を横格子の前後に接合してます。

材料：

　天板：SPF

　脚部：ヒノキ

　かんざし：ウォールナット材

サイズ：

塗装：水性ウレタンニス（ワシンペイント）

塗色：透明クリヤ（つや消し）

仕口[*]：格子状の天板は貫（ぬき）材に欠き込みを入れて接着剤固定しています。

コの字型の脚は2脚ありますが、それぞれ3個の角材を2か所において挽き込み留め接ぎで接合してます。

また上記2脚の脚部は貫材に対し2か所において挽き込み留め接ぎで接合してます。

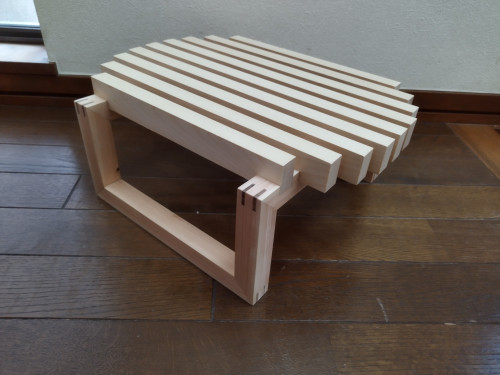

貫材は右後方にも平行してあります。

またコの字型の脚部も左後方に平行してあります。

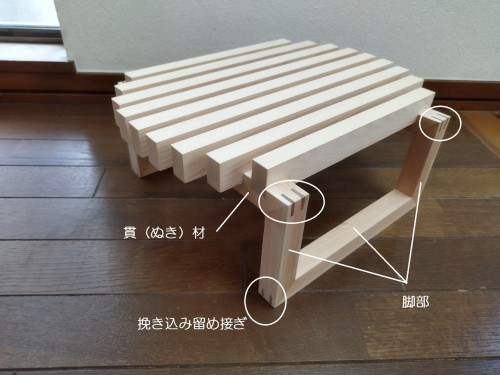

脚部は3枚の角材を引き込み留め接ぎで2ヶ所接合しています。

また脚部は2個の貫材とそれぞれ引き込み留め接ぎで1ヶ所接合しています。

この写真では白丸で囲みを入れたところ3ヶ所に挽き込み留め接ぎが見えています。
